含鹽廢水蒸發濃縮結晶項目
來源：本站日期：2021-05-17 02:04:08 瀏覽：3168

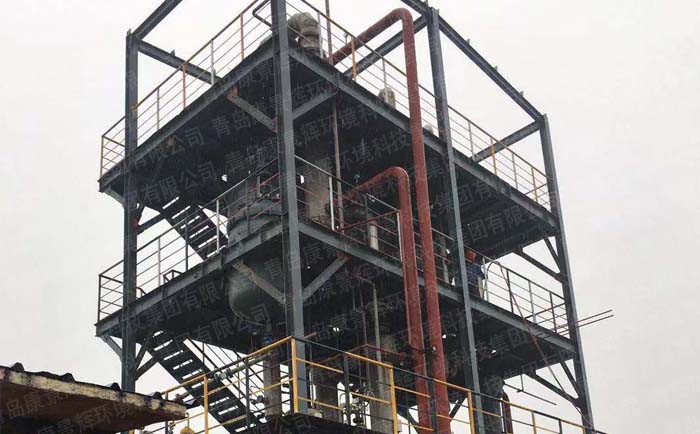

項目名稱：含鹽廢水蒸發濃縮結晶項目
蒸發器類型：三效蒸發器
設備規格：蒸發量3t/h
一、含鹽廢水蒸發濃縮項目概述：
業主水質為含鹽廢水，要對其廢水進行蒸發濃縮、結晶處理。
二、含鹽廢水蒸發濃縮項目理論蒸汽消耗量
含鹽廢水蒸發濃縮項目的蒸汽消耗量：330kg生蒸汽/噸水
三、含鹽廢水蒸發濃縮項目工藝流程：
針對廢水含鹽量高的特點，整套蒸發系統由三組強制循環結晶蒸發器組成。三組蒸發器以串聯的形式運行，共同組成三效蒸發器。
蒸發蒸發系統采用連續進料、連續出料的生產方式。
原液首先進入一效強制循環蒸發器，結晶蒸發器配有強制循環泵，將液體打入蒸發換熱室，在蒸發換熱室內，外接蒸汽對原液進行加熱。由于蒸發換熱室內壓力較大，液體在蒸發換熱室中在高于正常液體沸點壓下加熱至過熱。
加熱后的液體進入結晶蒸發室后，液體的壓力迅速下降導致部分液體閃蒸，或迅速沸騰。
液體蒸發后的蒸汽進入二效結晶蒸發器加熱，未蒸發液體和鹽分暫存在結晶蒸發室。廢水不斷地被蒸發，廢水中的鹽的濃度越來越高，當廢水中的鹽分超過飽和狀態時，水中的鹽分就會不斷地析出，進入蒸發結晶室的下部的集鹽室。循環泵不斷將含鹽的廢水送至分離器，在分離器內，固態的鹽被分離進入儲鹽池，液體進入加熱室加熱，整個過程周而復始，以實現水鹽的分離。
整套蒸發系統采用三效蒸發的方式，有效地利用熱源，針對鹽含量高的特點，采用了三效強制循環蒸發結晶器，二效排鹽，實現鹽與液體有效分離，保證除鹽系統的高效穩定運行。
四、含鹽廢水蒸發濃縮項目運行成本分析：
1、蒸汽價格按照：120元/噸價格計算
2、電費價格按照：0.6元/度計算
3、理論蒸汽消耗量：330kg生蒸汽/噸水
4、蒸發結晶系統裝機容量：63.2KW
5、每小時蒸汽消耗費用=120元/噸*0.33噸蒸汽/噸水*3噸廢水/h=118.8元/小時
6、每小時電消耗費用=63.2kw*0.6元/kw.h=37.92元/小時
7、蒸發結晶系統每小時總的運行費用為=118.8元/小時+37.92元/小時=156.72元/小時
8、則每噸含鹽廢水的蒸發結晶運行成本為：156.72元/小時/3噸=52.24元/噸
