河南三效蒸發器蒸發結晶氯化鈉廢水項目
來源：本站日期：2020-04-11 07:40:07 瀏覽：3638

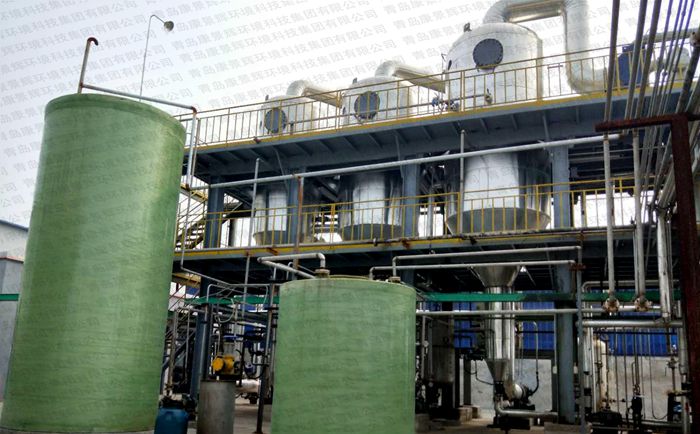

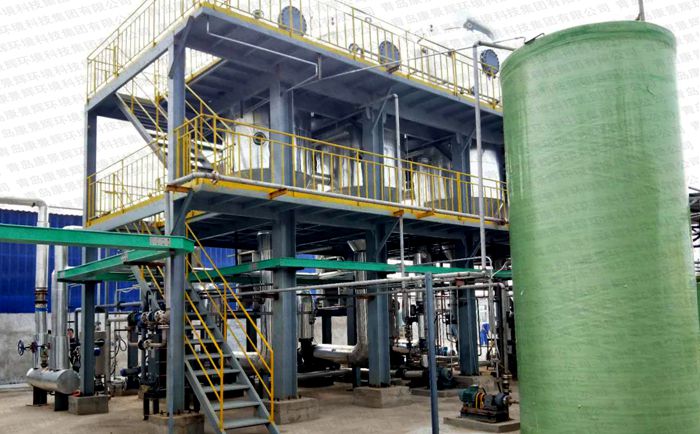

項目名稱：河南三效蒸發器蒸發結晶氯化鈉廢水項目
蒸發器類型：三效蒸發器
設備規格：處理量12T/H
項目概述：該項目為河南某化工廠三效蒸發結晶設備，進水量為12t/h，提供的進水溫度為25℃。
水質特點及工藝分析：
所處理物料為橡膠助劑行業廢水，橡膠助劑廢水成分復雜，含有大量的硫酸鈉等鹽類，廢水處理難度大。
工藝流程描述：
原水→預熱系統→進入三蒸發器→晶漿液→離心機→固體產出
原液首先進入預熱系統預熱，預熱后的物料進入一效蒸發器。
進入一效蒸發器系統的混合液經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
當?shù)诙枰恿蠒r，自控系統會自動把一效的濃縮液送入第二效；
當?shù)谌枰恿蠒r，自控系統會自動把二效的濃縮液送入第三效；
當?shù)谌Ь{濃度達到設計值時排出分離器；
晶漿進入離心機離心分離，得到固體產量360kg/h，440kg/h的母液外排，外排的母液進入脫水干燥機后進一步脫水干燥后，廢渣排出系統。
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
三效加熱器熱源：二效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。
三效二次蒸汽進入冷凝器冷凝。
